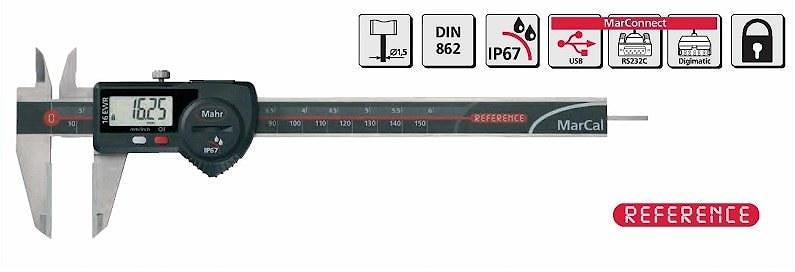

Измерение штангенциркулем. С простейшим из них — измерительной линейкой вы уже знакомы. Она позволяет определить размеры деталей с точностью до 1 мм. Для измерения с большей точностью (до 0,1 мм) применяют штангенциркуль. Это универсальный измерительный инструмент.

С его помощью можно измерять наружные и внутренние размеры деталей и глубину отверстия. В немецком языке штангенциркулем (Stangenzirkel) называется циркуль для начертания окружностей и дуг больших радиусов.

По- немецки штангенциркуль называется Messschieber или Schieblehre — соответственно, «раздвижной измеритель» или «раздвижная линейка». Разновидность штангенциркуля, оснащённая глубиномером на профессиональном сленге называется «Колумбус» или «Колумбик». Инструкция Перфоратор Bosch Gbh 2 - 24 Dsr. Это название произошло от «Columbus» — производителя измерительного инструмента, такой штангенциркуль массово поставлялся в СССР под этой маркой. В авиационной промышленности такие штангенциркули назывались «Маузер», по причине того что штангенциркули повышенного качества поставлялись в СССР фирмой «Маузер»Штангенциркули бывают разных видов, они отличаются пределами и точностью измерения. На рисунке справа показан штангенциркуль ШЦ- 1.

Он состоит из штанги с неподвижными губками. Рамку можно закреплять в нужном положении стопорным винтом.

На штанге. 5 нанесены деления, которые образуют миллиметровую шкалу. Цена ее деления—1 мм.

Длина миллиметровой шкалы — 1. Она разделена на 1. Значит, длина каждой части равна 1,9 мм. Эта величина является ценой деления нониуса.

Вы научитесь определять показания штангенциркуля, узнаете его устройство и способы измерения различных деталей. Хороший штангель от японцев (Mitutoyo 0-150mm/0.01) купить можно тут - http:// Штангельциркуль .

Для измерения с большей точностью (до 0,1 мм) применяют штангенциркуль. Это универсальный измерительный инструмент. С его помощью можно .

При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале до нулевого штриха нониуса, а десятые доли миллиметра — по шкале нониуса начиная от нулевой отметки до той риски, которая совпадает с какой- либо риской миллиметровой шкалы (рис. На рисунке показаны положение шкал штангенциркуля при отсчёте размеров: а – 0,5 мм; б – 6,9 мм; в – 3. Перед началом измерений штангенциркулем надо осмотреть его и проверить на точность.

Для этого надо совместить губки инструмента. При этом нулевые риски обеих шкал должны совпасть. Одновременно должен совместиться десятый штрих нониуса с девятнадцатым штрихом миллиметровой шкалы. Штангенциркуль ШЦ- II (см. С его помощью наносят прямые риски от строго прямолинейных базовых кромок или поверхностей заготовок, делают засечки, проводят окружности. Штангенциркуль является дорогостоящим и точным инструментом, поэтому бережное обращение с ним должно быть основным правилом работы.

Перед началом работы штангенциркуль протирают чистой мягкой тканью, удалив смазку и пыль (особенно тщательно очищают измерительные поверхности). Нельзя очищать инструмент шлифовальной шкуркой или ножом. Измерять можно только чистые и сухие плоскости деталей, без задиров, заусенцев, стружки и царапин. Инструмент нельзя класть на нагревательные приборы и держать на солнце. Измерение следует выполнять чистыми и сухими руками. Измеряя деталь, нельзя допускать перекоса губок штангенциркуля.

Положение их обязательно фиксируется стопорным винтом. Читая показания штангенциркуля, надо держать его прямо перед глазами. Губки штангенциркуля имеют острые концы, поэтому при пользовании им соблюдайте осторожность. Штангенциркуль должен лежать на рабочем месте так, чтобы им было удобно пользоваться.

На него не должны попадать стружки, опилки. После работы штангенциркуль надо протереть чистой ветошью.

Ниже вы можете проверить свои умения пользования штангенциркулем. Выбираете заготовку. Находите на шкалах штангенциркуля(справа) размер. Драйвер Картридер Buro.

Вписываете в прямоугольник внизу полученное значение и получаете оценку вашего ответа. ШЦК — (штангенциркуль с круговой шкалой). В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок, читают по шкале штанги и круговой шкале головки по положению стрелки. Это значительно проще, быстрее, чем чтение отсчёта по нониусу.
